완전 보완 원통형 롤러 베어링
완전 보완 원통형 롤러 베어링

원통형 롤러 베어링

완전 보완 원통형 롤러 베어링

설명:

완전 보완 원통형 롤러 베어링은 촘촘하게 채워진 원통형 롤러 설계를 사용하여 기존 베어링의 케이지를 제거하여 더 많은 롤러를 수용할 수 있습니다. 이 설계를 통해 베어링은 동일한 크기에서 더 큰 하중 지지 용량을 제공하고 고부하 및 고압 작업 환경에서 우수한 성능을 발휘할 수 있습니다. 기존 롤러 베어링과 비교하여 전체 보완 설계는 베어링의 반경 방향 하중 지지 능력을 향상시키고 무거운 하중 조건에서 안정성과 내구성을 향상시킬 수 있습니다. 내하중 성능으로 인해 완전 보완형 원통형 롤러 베어링은 산업 기계, 자동차 기어박스 및 다양한 중장비, 특히 큰 방사형 하중이 필요한 상황에서 널리 사용됩니다. 완전 보완 원통형 롤러 베어링은 열악한 환경 조건에서 오래 지속되고 효율적인 작동 지원을 제공할 수 있습니다. 풀 컴플리먼트 설계를 채택하여 롤러 베어링의 안정성이 향상되었으며, 고하중에서도 원활한 작동을 유지할 수 있어 장비의 수명을 효과적으로 연장하고 유지 관리 비용을 절감할 수 있습니다.

문의하기 문의
이전:단열 원통형 롤러 베어링
다음:다음 글이 없습니다

제품 상세

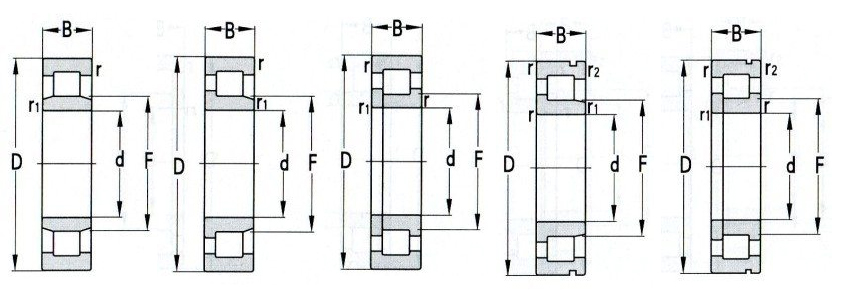

기본치수(mm) 기본정격하중(케이N) 제한속도(아르/분) 베어링 번호 무게
kg
디(mm) 디(mm) 비(mm) rmin r1분 r2분 에프 Cr 코르 그리스 오일
25 52 18 0.5 0.7 0.7 31 46.2 51.0 3500 6200 NUP2205NV/C91YAD 0.193
25 52 18 1 1.1 - 31 41.3 43.5 3500 6200 NU2205V/C9YA6 0.176
25 52 18 1 0.3 0.7 31 47.9 48 3500 6200 NUP2205NV/HAC9YA 0.193
25 52 18 1 0.5 0.7 30.998 38.5 35 3500 6200 NUP2205NV/HAC9Y 0.173
25 62 20 3 1.1 - 34 59.4 60.5 2800 5000 NJ305X2V/C3YA46 0.321
25 62 24 3 1.1 - 34 69.3 74.0 2200 4500 NJ2305V/C3YA46 0.378
25 62 24 1.1 1.1 - 34.35 61.6 66.0 2200 4500 NUP2305V 0.401
30 62 19 1 2 - 38.2 51.7 58.5 3200 6000 NCL2206X2V/YA6 0.272
30 72 19 2 2 - 40.4 80.0 60.5 1900 4000 NU306EV/C9YA6 0.399
30 72 21 1.1 1.1 - 38.5 80.0 68.5 1900 4000 NU306X2V/C3 0.431
30 72 30.162 1.5 1.0 - 60.409 275 445 1900 4000 NCL3306X2V 0.647
30 80 21 2.5 1.1 - 43.8 86.9 90.0 1900 4000 NU306X3V 0.565
35 80 21 1.5 1.1 0.5 46.2 103 89.0 2400 4800 NJ307NV/C9 0.548
35 80 21 1.5 1.5 0.5 46.2 103 89.0 2400 4800 NUP307NV/C9 0.579
35 80 21 1.5 1.1 - 46.2 103 89.0 2400 4800 NJ307EV/C3 0.540
35 80 21 3 1.1 - 46.2 103 89.0 2400 4800 NJ307EV/YA4 0.540
35 80 21 1.5 1.1 - 45.806 103 106 1500 3200 NJ307EV/C9YAD 0.537
35 80 23 3.5 1.1 - 45.8 103 48.0 2400 4800 NJ607V 0.568
35 82 23 1.1 0.3 - 64.5 79.0 112 1500 3200 NFP2207X1V 0.681
35 90 23 2 0.6 - 49.7 96.0 102 1500 3200 NUP2207X1V/C9YB2 0.795
35 90 23 2 0.6 - 49.7 96.0 102 1500 3200 NJ2207X1V/C9YB2 0.780
35 90 23 2.5 1 - 49 112 95.0 1500 3200 NUP407X3V/C9YA6 0.75
35 90 23 5 1.5 - 48.5 112 83.5 1500 3200 NCF407X3V/C9YA6 0.763
35 90 29 1.5 1.5 0.5 48 124 131 1500 3200 NJ607NV 0.998
40 90 23 1.1 1.1 0.5 53.44 140 110 1800 3600 NUP308NV 0.499
40 90 23 3.5 1.5 - 53.44 140 110 1800 3600 NJ308V 0.719
40 90 23 3.2 2 - 53.44 140 106 1800 3600 NJ308V/C9YA6 0.719
40 90 23 3.5 1.5 - 52 140 95.5 1800 3600 NJ308V/C3YA5 0.724
40 90 25 1.5 1.5 - 51 143 118 1200 2800 NCF308X2V 0.755
40 90 33 3.2 2 - 53.44 147 166 1000 2600 NJ2308V/C9YA6 1.02
40 94 30 5 1.5 - 51.1 127 131 1000 2600 NJ608V/YA13 1.02
45 100 25 1.5 1.5 - 57.85 136 127 1400 3000 NJ309V 0.904
45 100 25 1.5 2.2 0.5 57.3 118 126 1400 3000 NUP309ENRV/C3YA6 1.02
45 100 31 4.5 1.5 0.5 56 165 153 1200 2800 NJ2309X2NRV/C3YA6 1.21
50 80 28 1.1 0.6 - 58.5 94.5 177 1200 2800 NU4010X2V/YAB 0.575
50 110 27 2 2 0.5 66.72 160 156 1200 2800 NUP310NV 1.28
50 110 27 2 2 - 66.72 160 156 1200 2800 NJ310V 1.25
50 110 27 2 2 0.5 66.72 160 156 1200 2800 NJ310V/HAC3YA6 1.25
50 110 27 2 2 0.5 66.72 160 156 1200 2800 NUP310NRV/HAC3YA6 1.32
55 120 29 2 2 0.5 68.75 169 166 1100 2400 NUP311NV 1.63
55 120 29 2 2 0.5 68.75 169 166 1100 2400 NUP311NRV 1.69
56 160 60 2 2 - 77.15 300 360 1000 2200 NUP6/56V 7.29
60 130 62 1.5 1.5 - 81 230 385 - - NUTR60130 4.74
65 140 33 2.1 2.1 0.5 82.7 212 249 1000 2000 NUP313NV 2.15
65 140 33 2.1 2.1 0.5 82.7 212 249 1000 2000 NUP313NRV/HAC3YA6 2.59
65 140 33 2.1 2.1 0.5 82.7 212 249 1000 2000 NUP313NRV/C3 2.59
70 150 35 2.1 2.1 0.5 90.97 320 272 900 1900 NUP314NV/HA 2.96
70 150 35 2.1 0.3 0.5 90.97 320 272 900 1900 NUP314NV/YA6 2.96
85 120 22 1.1 1.1 1 83.1 98 170 1100 2400 NCF2917V 0.718
114.3 152.4 51.05 2 1.5 - 127.05 198 545 900 1900 NCL6/114.3V/W33X 2.81
150 210 36 2 2 - 163.5 303 540 670 1400 NCF2930V 3.89
220 300 48 2.1 1.5 - 282.4 550 985 4800 900 NCF2944V 9.63
240 320 48 2.1 2.1 - 285 550 1070 450 850 NCF2948V 10.2
260 320 28 2 1.1 - 127.5 270 550 - - NCF1852V 4.52
260 400 104 4 4 - 153 1570 2670 380 700 NCF3052V 44.1
280 380 60 2.1 2.1 - 340 825 1690 380 700 NCF2956V 19.8
300 420 72 3 3 - 390.5 1090 2155 340 630 NCF2960V/C3 31.0
300 420 72 3 3 - 390.5 1240 2160 340 630 NCF2960V/HC 31.0
320 500 74 4 4 - 462 1420 2380 320 600 NCF1064X1V 52.4
340 460 72 3 3 - 367 1170 2420 320 600 NCF2968V/C3 34.3
340 520 133 5 5 - 482 2300 4300 270 520 NCF3068V/HC 98.6
360 480 72 3 3 - 501 1180 2700 300 560 NCF2972V 36.5
380 480 46 2.1 1.5 - 520 650 1370 280 530 NCF1876V 17.0
380 480 56 2.1 1.5 - 534 840 1890 280 530 NCF1876VY 21.7
380 520 82 4 4 - 484.5 1480 3130 240 480 NCF2976V 52.9
400 540 82 4 4 - 511 1600 3400 220 460 NCF2980V 52.8
420 520 56 1.5 1.5 - 502 925 2220 240 480 NCF1884VY 25.7
420 560 82 4 4 - 542 1600 3650 240 480 NCF2984V 57.1
440 540 60 2.1 2.1 - 560 1020 2550 220 450 에프L-NCF2888V 28.9
440 540 60 2.1 2.1 - 560 1020 2550 220 450 에프L-NCF2888V/HCE 28.9
480 600 56 3 3 - 585 1060 2380 190 400 NCF1896V 32.6
480 600 76 3 3 - 572 1410 3430 190 400 NCF1896VY 45.2
500 670 100 5 5 - 670 2380 5300 170 360 NCF29/500V 97.7
530 650 56 3 3 - 720 1020 2320 180 380 에프L-NCF18/530V 33.9
530 650 56 3 3 - 720 1020 2320 180 380 에프L-NCF18/530V/HCE 33.9
560 750 190 5 5 - 980 3030 6700 150 320 NCF29/560V 134
560 820 195 6 6 - 980 5500 11500 150 320 NCF30/560V/HC 336
600 800 118 5 5 - 953 3100 700 140 300 NCF29/600V 163
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 에프L-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245

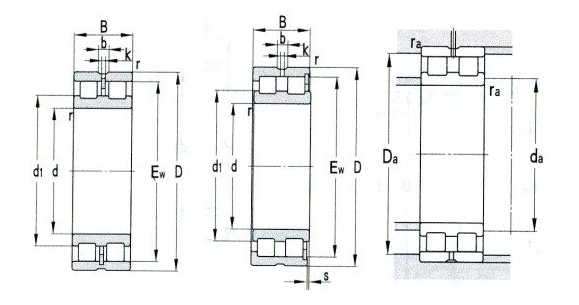

기본 치수
(mm) 		기본정격하중
(KN) 		속도 제한
(r/min) 		베어링 번호 기타 치수 mm 어버트먼트 및 필렛 치수

mm 		무게

kg
d D B r Ew.Fw Cr 코르 그리스 오일 d1 D1 비 k 다(분) 다(최대) 라(최대)
40 68 38 0.6 60.8 86.0 129 2000 - NNF5008V 50.3 - - - 44 63 0.6 0.553
40 68 38 0.6 60.8 86.0 129 2000 - NNF5008-2LSV 50.3 - - - 44 63 0.6 0.553
40 68 38 1.0 60.8 86.0 129 2000 - NNCF5008V 50.3 57.3 7 3 44 63 1.0 0.553
56 160 60 1.5 - 275 380 - - NUTR56160 62 - - - 60 145 1.2 7.87
56 160 63 5 - 275 380 - - NUTR56160/YA7 62 - - - 60 145 1.2 7.76
65 150 52 2.0 - 235 375 - - NUTR65150 72 - - - 70 138 1.0 5.26
70 110 54 0.6 100 190 325 1200 - NNF5014-2LSNV 85 - - - 75 105 0.6 1.85
80 190 75 1.5 - 240 390 - - NUTR616-2RS/C9 91 - - - 87 183 1.0 13.2
80 190 75 1.5 - 240 390 - - NUTR616-2RS/C9YAD 91 - - - 87 183 1.0 18
85 130 60 1.1 121.4 308 510 1100 2400 NNCF5017V/W33 99.5 - 4 2 91.5 123.5 1.0 2.73
89 125 58 1.1 97.22 191 375 1100 2400 NUCL6/89V/YA3DF - 111.6 - - 96.5 118.5 1.0 1.87
90 125 58 1.1 97.22 191 375 1000 2200 NUCL3918X2V/YA3DF - 111.6 - - 106.5 114 1.0 1.81
90 140 67 1.5 130 385 660 900 1900 NNCF5018V 106.5 - - - 106.5 133.5 1.0 3.68
100 150 67 1.0 138 320 590 850 - NNF5020-2RSV 118 - - - 106 145 1.0 3.99
110 170 80 2.0 154.5 400 805 750 1900 NNCF5022V 130 - - - 116.5 164 1.0 6.49
110 170 80 1.5 154 380 790 750 - NNF5022-2LSV 131 - - - 117 165 1.5 6.93
110 260 110 1 132 1010 1500 700 1500 NNFPL2422X3V/HAP59 - 184 - - 116.5 238 1 34
120 180 80 0.6 164 445 885 700 - NNF5024-2LSNV 141 - - - 127 175 0.6 7.41
130 200 94 1.0 185.2 540 1000 680 - NNF5026-2LSNRV 158 - - - 137 195 1.0 11.1
140 210 95 2.0 195.5 700 1380 650 - NNCF5028V 164.5 188.9 - - 147 205 2.0 11.3
160 220 60 2.0 - 405 935 - - NNF4932V 191 - - - 167 235 1.0 7.08
160 240 109 0.6 222.6 835 1680 630 1300 NNF5032-2LSNRV 191 - - - 167 235 0.6 18.8
160 240 109 1.1 222.6 835 1680 630 - NNF5032-2LSNRV/YB2 191 - - - 167 235 1.0 18.4
170 260 122 2.1 239 1010 1060 2120 - NNCF5034V - - - - 177 255 0.6 21.4
170 260 122 2.1 239 1010 1060 2120 - 에프L-NNCF5034V/C3 - - - - 177 255 0.6 21.4
170 260 122 0.6 239 1010 1990 580 - NNF5034-2RSV - - - - 177 255 0.6 23.5
170 260 122 0.6 239 1010 1990 580 - NNF5034-2RSNV - - - - 177 255 0.6 23.5
180 250 69 2 - 580 1310 - - NNCL4936V - - - - 191 269 2.0 10.4
180 280 74 2.1 - 790 1420 450 - NCF3036V - - - - 191 269 2.0 16.9
180 280 135 0.6 254 1140 2380 560 1100 NNF5036-2LSNRV - - - - 191 269 0.6 33.3
180 280 135 2.1 254 1140 2380 560 - NNF5036-2LSV - - - - 191 269 2.0 32.5
200 280 48 2.1 - 455 895 - - NCF2940V - - - - 191 269 2.0 8.91
220 330 80 2.1 276.8 695 1620 500 950 NNCF4944V/C3 - - - - 231 319 2.0 16.8
240 320 80 2.1 299.8 765 1880 450 850 NNC4948V/C3 - - - - 251 309 2.0 18.3
240 360 159 1 - 1580 3850 340 - NNF5048-2LSNRV - - - - 251 346 2.0 60.7
260 400 190 4 - 2750 5500 - - NNCF5052V - - - - 272 383 2.0 83.9
260 400 189 1.1 - 2180 4800 - - NNF5052-2LSNRV - - - - 272 383 2.0 92.4
300 420 118 3.0 390.2 1460 3300 340 630 NNCF4960V/C3 - - - - 314 406 2.5 49.3
380 540 260 4.0 508 4000 8000 120 260 NNCL5076X3V/HCC9T - - - - 396 524 3.0 154
400 600 272 5.0 - 5700 11700 - - NNCL5080V/HC - - - - 411 588 3.0 266
420 520 100 2.1 493 2090 4200 220 450 NNCL4884V/C9W33X 10 - 10 8 428 509 2.0 48.4
460 580 118 3.0 544 2870 5500 220 450 NNCS4892V/W33 20.5 - 20.5 12 474 560 2.5 75.5
480 600 118 3.0 567 3100 5750 200 430 NNCS4896V/W33 20.5 - 20.5 12 500 588 2.5 78.4
560 820 400 6.0 771 8300 19600 150 300 NNCL50/560X2V/HCC9T - - - - 590 790 5.0 578
600 870 272 6.0 - 6970 17000 - - NNCL40/600V/HC - - - - 612 853 3.0 509

원통형 롤러 베어링

복열 원통형 롤러 베어링

복열 원통형 롤러 베어링
복열 원통형 롤러 베어링

복열 원통형 롤러 베어링
단열 원통형 롤러 베어링

단열 원통형 롤러 베어링
완전 보완 원통형 롤러 베어링

완전 보완 원통형 롤러 베어링
회사 소개
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd는 전문적인 중국 완전 보완 원통형 롤러 베어링 공급업체 및 도매 완전 보완 원통형 롤러 베어링 제조업체입니다. 중국 동부 해안, 아름답고 오래된 도시 닝보에 위치한 떠오르는 기업인 닝보 데미(D&M) 베어링 유한회사가 있습니다. 그 자회사인 닝보 자이언트 베어링 제조 유한회사는 산업 및 자동차 응용 분야를 위한 고품질 베어링을 전문으로 합니다.
미디어
메시지 피드백
원통형 롤러 베어링 업계 지식

전체 조화 원통형 롤러 베어링의 롤러 배열 및 설계

1. 롤러 배열의 기본 원리
에서 전체 보완 원통형 롤러 베어링 , 롤러 배열은 주로 균일한 분포와 안정적인 하중 지지라는 두 가지 기본 원칙을 따릅니다. 롤러는 반경 방향 하중을 받을 때 각 롤러가 상대적으로 균일한 하중을 견딜 수 있도록 내부 링과 외부 링 사이에 고르게 분포되어야 합니다. 이러한 분포 방법은 응력 집중을 줄이고 베어링의 피로 수명을 향상시키는 데 도움이 됩니다. 또한, 롤러 배열은 작동 중 어긋남이나 탈락을 방지하기 위해 안정적이어야 합니다. 따라서 일반적으로 케이지는 롤러의 위치를 ​​고정하여 베어링에서 안정적인 작동을 보장하는 데 사용됩니다.

완전 조화 원통형 롤러 베어링에는 평행 배열과 엇갈린 배열의 두 가지 주요 롤러 배열 방법이 있습니다.

평행 배열은 가장 일반적인 롤러 배열 방법입니다. 이 방법에서는 롤러가 베어링 축을 따라 평행하게 배열되어 하나 이상의 평행 롤러 열을 형성합니다. 이 배열 방법은 간단하고 쉬우며 롤러 간의 상호 작용이 작아 마찰과 마모를 줄이는 데 도움이 됩니다. 평행 배열은 베어링이 방사형 하중을 받을 때 롤러가 균일한 응력을 받을 수 있도록 보장하여 베어링의 하중 용량과 안정성을 향상시킵니다.
엇갈린 배열: 엇갈린 배열은 더 복잡한 롤러 배열입니다. 이 방법에서는 인접한 롤러의 축이 일정한 각도로 엇갈리게 되어 3차원 롤러 구조를 형성합니다. 이러한 배열은 엇갈린 롤러가 하중을 보다 효과적으로 분산시키고 응력 집중을 줄일 수 있기 때문에 베어링의 하중 용량과 안정성을 더욱 향상시킬 수 있습니다. 그러나 엇갈린 롤러는 가공 및 설치가 어렵고 비용이 상대적으로 높습니다.
에서 addition to the arrangement, the design of the roller is also a very important part of Full Complement Cylindrical Roller Bearing. The design of the roller mainly includes three aspects: shape, size and material. The roller is usually designed in a cylindrical shape, which can ensure that the roller runs stably on the raceway and reduce vibration and noise. In order to reduce stress concentration and increase fatigue life, the two ends of the roller are usually crowned to give it a certain curvature. The size design of the roller needs to consider factors such as the load, speed and operating temperature of the bearing. Generally speaking, the larger the diameter of the roller, the greater the bearing's load capacity, but it will also increase the friction and wear of the bearing. When designing the roller size, it is necessary to consider various factors comprehensively to find the best balance point. The material selection of the roller is also very important. The roller material should have high strength and hardness to withstand the stress of heavy load and high-speed operation. The roller material should also have good wear resistance and corrosion resistance to ensure the long-term stable operation of the bearing in harsh environments.

Full Complement Cylindrical Roller Bearing의 롤러 배열과 설계는 베어링의 성능과 수명에 영향을 미치는 핵심 요소입니다. 합리적인 배치와 설계를 통해 베어링의 하중 용량과 안정성이 크게 향상되고 베어링의 수명이 연장될 수 있습니다. 실제로 전체 보완 원통형 롤러 베어링을 설계하고 선택할 때 베어링이 실제 응용 분야의 요구 사항을 충족할 수 있도록 롤러의 배열 및 설계 요소를 완전히 고려해야 합니다.
