캠 추종자

Cam 추종자의 작동 원리

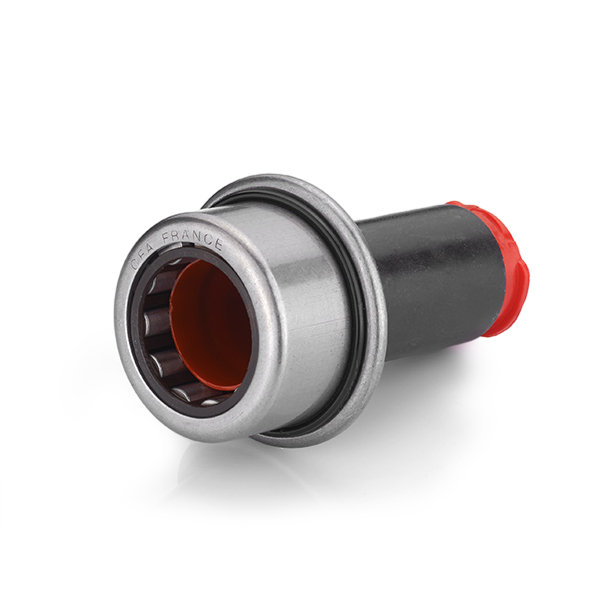

캠 팔로워 주로 롤러, 베어링 및 본체의 세 가지 주요 부분으로 구성됩니다. 롤러는 캠플로워의 한쪽 끝에 위치하며 캠의 프로파일과 직접 접촉하여 구름 마찰을 발생시킵니다. 베어링은 롤러를 지지하고 롤러가 자유롭게 회전할 수 있도록 하는 데 사용됩니다. 주요 부분은 롤러와 베어링을 연결하는데, 베어링은 일반적으로 하중을 전달하고 전달하는 데 사용되는 원통형 금속 본체입니다.

1. 캠과 롤러의 기본 상호작용
캠플로워의 작동 원리는 주로 캠과 롤러 사이의 기본적인 상호 작용에 따라 달라집니다. 기계식 변속기에서 캠은 일반적으로 특정 프로파일을 갖는 회전 부품이며, 롤러는 캠 프로파일과 직접 접촉하는 캠플로워의 핵심 부품입니다. 캠이 회전하면 그 프로파일이 롤러를 밀어 특정 궤적을 따라 움직입니다. 이렇게 누르면 롤러가 캠의 안내에 따라 부드럽게 굴러갈 수 있습니다.

2. 롤러 롤링 메커니즘
롤러는 캠플로워에서 핵심적인 역할을 하며, 롤러의 롤링 메커니즘은 모션 변환을 구현하는 핵심입니다. 베어링은 일반적으로 롤러 내부에 설치되어 롤러가 자유롭게 회전할 수 있도록 합니다. 캠 프로파일의 높은 지점이 롤러에 닿으면 롤러가 캠 프로파일을 따라 올라갑니다. 캠 프로파일의 낮은 지점이 롤러에 닿으면 롤러가 떨어집니다. 이 상승 및 하강 운동은 롤러를 통해 캠플로워 본체에 전달되고, 이에 연결된 부품이 직선 운동 또는 스윙 운동을 하게 됩니다.

3. 모션 변환 구현
캠플로워는 롤러의 롤링 메커니즘을 통해 캠의 회전 운동을 직선 운동 또는 요동으로 변환하는 것을 실현합니다. 캠이 회전하면 프로파일의 모든 지점이 롤러와 접촉하여 롤러를 밀어 특정 궤적을 따라 이동합니다. 이 궤적은 캠의 프로파일에 의해 결정되므로 캠의 프로파일을 설계하여 롤러의 이동 궤적을 제어할 수 있습니다. 롤러가 움직일 때 캠플로워 본체가 함께 구동되어 캠플로워에 연결된 부품의 직선 운동이나 요동을 구현합니다.

4. 내부구조 및 전송효율
캠플로워의 내부 구조는 작동 원리를 구현하는 데 매우 중요합니다. 롤러와 베어링의 정확한 일치로 인해 롤러의 부드러운 롤링과 정밀한 전달이 보장됩니다. 캠플로워의 주요 부분은 일반적으로 고강도, 내마모성 재료로 만들어져 큰 하중과 장기간 작동을 견딜 수 있습니다. 이러한 구조 설계와 재료 선택은 캠플로워의 전달 효율과 수명을 향상시키는 데 도움이 됩니다.

5. 작업과정 중 상세한 분석
캠플로워 작업 과정에서 주의해야 할 몇 가지 세부 사항이 있습니다. 예를 들어, 롤러와 캠 사이의 접촉점에서 특정 마찰이 발생하여 롤러의 롤링 효과와 전달 효율에 영향을 미칩니다. 이러한 마찰을 줄이기 위해 일반적으로 윤활유를 바르거나 윤활 장치를 설치하는 등 적절한 윤활 조치가 채택됩니다. 롤러와 베어링의 마모는 캠플로워의 성능에도 영향을 미치므로 정기적인 점검과 유지보수가 필요하며 심하게 마모된 부품은 적시에 교체해야 합니다.

캠플로워의 작동 원리는 주로 캠과 롤러 사이의 기본적인 상호 작용과 롤러의 롤링 메커니즘에 따라 달라집니다. 캠의 프로파일을 설계하고 롤러의 이동 궤적을 제어함으로써 정확한 모션 변환 및 전달 제어가 가능합니다. 합리적인 구조 설계와 재료 선택, 적절한 윤활 및 유지 관리 조치도 캠플로워의 정상적인 작동을 보장하는 중요한 요소입니다.
