이중 밀봉된 깊은 홈 볼 베어링
이중 밀봉된 깊은 홈 볼 베어링

자동 정렬 볼 베어링

이중 밀봉된 깊은 홈 볼 베어링

설명:

이중 밀봉 베어링은 환경 조건이 열악하거나 윤활유 누출이나 오염을 방지해야 하는 응용 분야에 일반적으로 사용됩니다. 자동차, 산업 기계, 농업 등 다양한 산업 분야에서 발견됩니다. 밀봉 배열은 적절한 윤활을 유지하고 유해한 오염 물질의 유입을 방지하여 마찰과 마모를 줄여 베어링의 수명을 연장하는 데 도움이 됩니다. 이러한 유형의 베어링은 유지 관리가 제한적이거나 정기적으로 수행하기 어려운 응용 분야에서 선호되는 경우가 많습니다.

문의하기 문의
이전:45*85*19mm 자동 정렬 볼 베어링
다음:다음 글이 없습니다

제품 상세

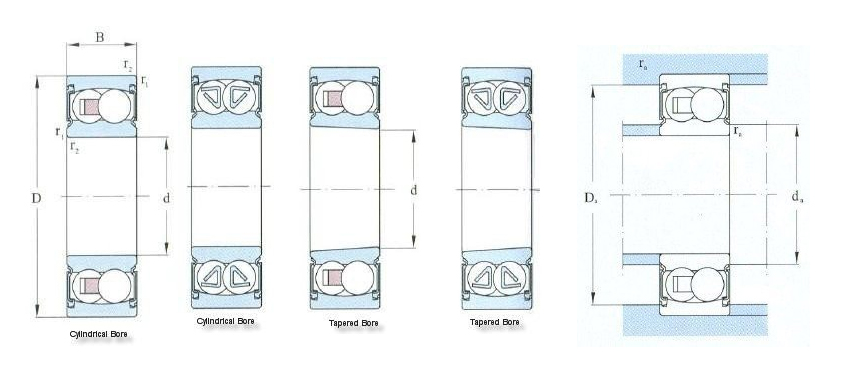

주요 치수(mm) 정격하중(kN) 속도정격(r/분) 베어링 번호 장착 치수(mm) 축방향 하중계수 무게
(참고)
(kg)
디 디 비 r1,2
분 		Cr 코르 그리스 원통형 보어 테이퍼 보어 디a
분 		디a
최대 		라
최대 		전자 Y1 Y2 Y0
10 30 14 0.6 5.53 1.18 17000 2200A-2RS1TN – 14.0 26.0 0.6 0.33 1.9 3.0 2.0 0.048
12 32 14 0.6 6.24 1.43 16000 2201A-2RS1TN – 15.0 28.0 0.6 0.33 1.9 3.0 2.0 0.053
15 35 14 0.6 7.41 1.76 14000 2202A-2RS1TN – 19.0 31.0 0.6 0.33 1.9 3.0 2.0 0.058
15 42 17 1.0 10.80 2.60 12000 2302A-2RS1TN – 20.0 37.0 1.0 0.31 2.0 3.1 2.2 0.110
17 40 16 0.6 8.84 2.20 12000 2203A-2RS1TN – 21.0 36.0 0.6 0.31 2.0 3.1 2.2 0.089
17 47 19 1.0 12.70 3.40 11000 2303A-2RS1TN – 22.0 42.0 1.0 0.30 2.1 3.3 2.2 0.160
20 47 18 1.0 12.70 3.40 10000 2204A-2RS1TN 2204AK-2RS1TN 25.0 42.0 1.0 0.30 2.1 3.3 2.2 0.140
20 52 21 1.1 14.30 4.00 9500 2304A-2RS1TN – 26.0 45.5 1.0 0.28 2.2 3.5 2.5 0.210
25 52 18 1.0 14.30 4.00 9000 2205A-2RS1TN 2205AK-2RS1TN 30.0 47.0 1.0 0.28 2.2 3.5 2.5 0.160
25 62 24 1.1 19.00 5.40 7500 2305A-2RS1TN – 31.5 55.5 1.1 0.28 2.2 3.5 2.5 0.340
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1 2206AK-2RS1 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1TN 2206AK-2RS1TN 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1 – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1TN – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1 2207AK-2RS1 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1TN 2207AK-2RS1TN 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1 – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1TN – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1 2208AK-2RS1 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1TN 2208AK-2RS1TN 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1 – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1TN – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1 2209AK-2RS1 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1TN 2209AK-2RS1TN 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
주요 치수(mm) 정격하중(kN) 속도정격(r/분) 베어링 번호 장착 치수(mm) 축방향 하중계수 무게
(참고)
(kg)
디 디 비 r1,2
분 		Cr 코르 그리스 원통형 보어 테이퍼 보어 디a
분 		디a
최대 		라
최대 		전자 Y1 Y2 Y0
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1 – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1TN – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1 2210AK-2RS1 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1TN 2210AK-2RS1TN 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1 – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1TN – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1 2211AK-2RS1 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1TN 2211AK-2RS1TN 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1 – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1TN – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1 – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1TN – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1 – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1TN – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500

자동 정렬 볼 베어링

45*85*19mm 자동 정렬 볼 베어링

45*85*19mm 자동 정렬 볼 베어링
이중 밀봉된 깊은 홈 볼 베어링

이중 밀봉된 깊은 홈 볼 베어링
회사 소개
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd는 전문적인 중국 이중 밀봉된 깊은 홈 볼 베어링 공급업체 및 도매 이중 밀봉된 깊은 홈 볼 베어링 제조업체입니다. 중국 동부 해안, 아름답고 오래된 도시 닝보에 위치한 떠오르는 기업인 닝보 데미(D&M) 베어링 유한회사가 있습니다. 그 자회사인 닝보 자이언트 베어링 제조 유한회사는 산업 및 자동차 응용 분야를 위한 고품질 베어링을 전문으로 합니다.
미디어
메시지 피드백
자동 정렬 볼 베어링 업계 지식

이중 밀봉 깊은 홈 볼 베어링 구조

이중 밀봉 깊은 홈 볼 베어링 고성능, 고신뢰성 베어링 타입입니다. 독특한 양면 실링 설계로 베어링이 반경방향 및 축방향 하중을 지지하면서 외부 오염물질의 침입을 효과적으로 방지할 수 있어 베어링 내부 환경의 청결과 윤활을 보장합니다.

1. 구조적 구성
이중 밀봉 깊은 홈 볼 베어링은 주로 다음 부분으로 구성됩니다.
외부 링: 외부 링은 구형이며 궤도가 없습니다. 내부 표면은 전동체와 양호한 접촉을 형성하도록 정밀하게 가공되었습니다. 외부 링은 일반적으로 강도와 내마모성을 보장하기 위해 고품질 강철로 만들어집니다.
내부 링: 내부 링은 두 개의 궤도로 구성되며, 그 사이에 롤링 요소와 케이지가 수용됩니다. 내륜 역시 고급강으로 제작되었으며 열처리를 통해 경도와 내마모성을 향상시켰습니다.
전동체: 전동체는 일반적으로 고정밀 강구를 사용하며 베어링의 내하력 및 사용 조건에 따라 그 수, 직경 및 재질이 결정됩니다. 전동체는 내부 링과 외부 링 사이를 구르며 방사형 및 축방향 하중을 지탱합니다.
Cage : Cage는 전동체를 고정하여 서로 충돌하여 마모되는 것을 방지하는 데 사용됩니다. 케이지는 일반적으로 강판 스탬핑 파형 또는 기계 가공된 견고한 구조로 만들어지며 재질은 강철, 황동 또는 엔지니어링 플라스틱일 수 있습니다.
씰링 링: 씰링 링은 이중 밀봉 깊은 홈 볼 베어링의 핵심 구성 요소입니다. 독특한 디자인으로 외부 오염물질이 베어링에 들어가는 것을 효과적으로 방지할 수 있습니다. 밀봉 링은 일반적으로 고무 또는 폴리테트라플루오로에틸렌과 같은 탄성 재료로 만들어지며 밀봉 및 내마모성이 우수합니다.

2. 씰링 디자인
이중 밀봉 깊은 홈 볼 베어링의 밀봉 설계는 독특한 특징입니다. 씰링 링은 베어링의 양쪽 끝 부분에 설치되어 베어링 내부가 외부 세계와 완전히 격리되도록 합니다. 씰링 링은 베어링의 내부 및 외부 링과 긴밀하게 접촉하여 먼지, 습기 및 기타 오염 물질이 베어링에 들어가는 것을 방지합니다. 씰링 링은 또한 특정 탄성을 갖고 있어 작동 중 베어링의 약간의 변형에 적응하고 씰링 효과의 내구성을 보장할 수 있습니다.

3. 재료 선택
이중 밀봉 깊은 홈 볼 베어링의 재료 선택은 매우 중요합니다. 베어링의 내부 및 외부 링, 롤링 요소 및 케이지는 일반적으로 강도와 내마모성을 보장하기 위해 고품질 강철로 만들어집니다. 밀봉 링은 고무 또는 폴리테트라플루오로에틸렌과 같은 탄성 재료로 만들어져 밀봉 및 내마모성이 우수합니다. 또한 작동 중 베어링의 윤활 효과를 보장하려면 베어링에 적절한 양의 그리스를 채워야 합니다.

4. 제조공정
이중 밀봉 깊은 홈 볼 베어링의 제조 공정은 매우 섬세합니다. 베어링의 내부 및 외부 링, 롤링 요소 및 케이지는 치수 정확성과 성능 요구 사항을 보장하기 위해 정밀하게 가공되고 열처리되어야 합니다. 밀봉 링은 밀봉 효과를 보장하기 위해 특수 공정을 사용하여 제조됩니다. 또한 내부 환경의 청결과 윤활을 보장하기 위해 조립 과정에서 베어링을 엄격하게 청소하고 윤활해야 합니다.
