4점 접촉 볼 베어링
4점 접촉 볼 베어링

앵귤러 콘택트 볼 베어링

4점 접촉 볼 베어링

설명:

4점 접촉 볼 베어링은 반경방향 하중과 축방향 하중을 동시에 처리하도록 설계된 특수 유형의 베어링입니다. 단열 볼 베어링이 두 가지 유형의 하중을 효율적으로 수용할 수 있는 독특한 궤도 형상이 특징입니다.

문의하기 문의
이전:복열 앵귤러 콘택트 볼 베어링 30 및 38 시리즈
다음:단열 앵귤러 콘택트 볼 베어링

제품 상세

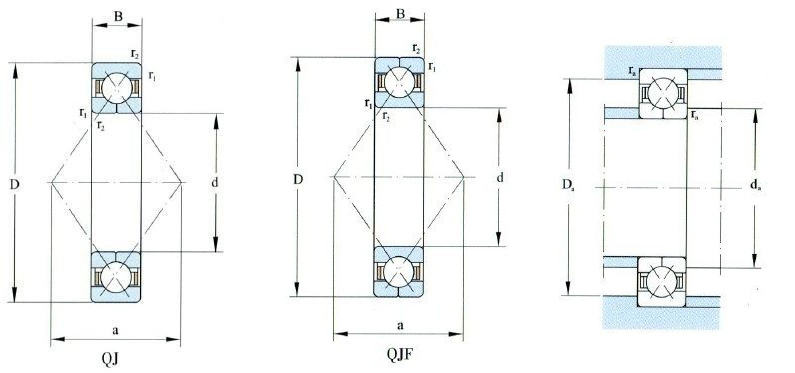

경계 치수
(mm) 		정격하중(kN) 제한속도(r/분) 번호 로드 센터
mm 		어버트먼트 및 필렛 치수(mm) 무게
(참고)
(kg)
디 디 비 r1,2
분 		Cr 코르 그리스 오일 디a
최대 		디a
최대 		라
최대
17 40 12 0.6 15.9 10.6 14000 19000 QJ203 20 22 35 0.6 0.082
17 47 14 1.0 23.4 15.0 12000 17000 QJ303 22 23 41 1.0 0.140
20 52 15 1.1 29.6 20.0 10000 15000 QJ304 25 27 45 1.0 0.180
25 52 15 1.0 25.1 20.0 9500 14000 QJ205 27 31 46 1.0 0.160
25 62 17 1.1 41.5 24.5 9500 14000 QJ305 31 32 56 1.0 0.276
30 62 16 1.0 35.1 28.5 8500 12000 QJ206 32 36 56 1.0 0.240
30 72 19 1.1 49.4 39.0 7500 10000 QJ306 36 37 65 1.0 0.420
35 72 17 1.1 46.2 39.0 7500 10000 QJ207 37 42 65 1.0 0.350
35 80 21 1.5 59.2 46.5 7000 9500 QJ307 40 44 71 1.5 0.570
35 80 21 1.5 59.2 46.5 7100 9500 QJ307N2Q1 40.3 44 71 1.5 0.690
40 80 18 1.1 52.7 45.0 6700 9000 QJ208 42 47 73 1.0 0.450
40 90 23 1.5 71.5 58.5 6300 8500 QJ308 46 49 81 1.5 0.780
45 85 19 1.1 58.5 51.0 6300 8500 QJ209 46 52 78 1.0 0.520
45 100 25 1.5 93.6 76.5 5600 7500 QJ309 51 54 91 1.5 1.050
50 90 20 1.1 61.8 56.0 5600 7500 QJ210 49 57 83 1.0 0.590
50 110 27 2.0 111.0 91.5 5000 6700 QJ310 56 60 100 2.0 1.350
55 100 21 1.5 79.3 76.5 5300 7000 QJ211 54 64 91 1.5 0.770
55 120 29 2.0 127.0 108.0 4500 6000 QJ311 61 65 110 2.0 1.750
60 110 22 1.5 92.3 86.5 4800 6300 QJ212 60 69 101 1.5 0.990
60 130 31 2.1 146.0 125.0 4300 5600 QJ312 67 72 118 2.0 2.150
65 120 23 1.5 104.0 104.0 4300 5600 QJ213 65 74 111 1.5 1.200
65 140 33 2.1 165.0 146.0 4000 5300 QJ313 72 77 128 2.0 2.700
65 140 33 2.1 118.0 132.0 3800 5300 QJ313Q1 71.8 77 128 2.0 2.320
65 140 33 2.1 118.0 132.0 3800 5300 QJ313N2Q1 71.8 77 128 2.0 2.320
경계 치수
(mm) 		정격하중(kN) 제한속도(r/분) 번호 로드 센터
mm 		어버트먼트 및 필렛 치수(mm) 무게
(참고)
(kg)
디 디 비 r1,2
분 		Cr 코르 그리스 오일 디a
최대 		디a
최대 		라
최대
70 125 24 1.5 114.0 114.0 4300 5600 QJ214 68 79 116 1.5 1.300
70 125 24 1.5 114.0 114.0 4000 5600 QJ214N2Q1 68 79 116 1.5 1.290
70 150 35 2.1 186.0 166.0 3600 4800 QJ314 77 82 138 2.0 3.150
75 130 25 1.5 117.0 122.0 4000 5300 QJ215 72 84 121 1.5 1.450
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2 82 87 148 2.0 3.900
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2/C9 82.3 87 148 2.0 3.830
80 140 26 2.0 138.0 146.0 3600 4800 QJ216 77 90 130 2.0 2.020
80 140 26 2.0 106.0 146.0 3600 4800 QJ216N2 77 90 130 2.0 1.850
80 170 39 2.1 216.0 208.0 3200 4300 QJ316N2 88 92 158 2.0 4.600
85 150 28 2.0 148.0 160.0 3400 4500 QJ217 83 95 140 2.0 2.250
85 180 41 3.0 234.0 236.0 3000 4000 QJ317N2 93 99 166 2.5 5.450
90 160 30 2.0 174.0 186.0 3200 4300 QJ218N2 88 100 150 2.0 2.750
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2 98 104 176 2.5 6.450
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2Q1 98 104 176 2.5 6.220
95 170 32 2.1 199.0 212.0 3000 4000 QJ219N2 93 107 158 2.0 3.350
95 200 45 3.0 286.0 315.0 2600 3600 QJ319N2 103 109 186 2.5 7.450
100 150 24 1.5 79.0 128.0 3200 4300 QJF1020 87.5 109 141 1.5 1.630
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2 98 112 168 2.0 4.050
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 215 47 3.0 307.0 340.0 2400 3400 QJ320N2 110 114 201 2.5 9.300
110 170 28 2.0 113.0 186.0 2800 3800 QJ1022M 98.1 120 160 2.0 2.680
110 200 38 2.1 194.0 284.0 2600 3400 QJF222 108.5 122 188 2.0 2.680
110 200 38 2.1 265.0 305.0 2400 3400 QJ222 109 122 188 2.0 5.700
경계 치수
(mm) 		정격하중(kN) 제한속도(r/분) 번호 로드 센터
mm 		어버트먼트 및 필렛 치수(mm) 무게
(참고)
(kg)
디 디 비 r1,2
분 		Cr 코르 그리스 오일 디a
최대 		디a
최대 		라
최대
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2 109 122 188 2.0 5.600
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2Q1 109 122 188 2.0 5.550
110 240 50 3.0 364.0 430.0 2000 3000 QJ322 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2Q1 123 124 226 2.5 12.50
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2 117 132 203 2.0 6.950
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2Q1 117 132 203 2.0 6.290
120 260 55 3.0 390.0 490.0 1900 2800 QJ324 133 134 246 2.5 16.50
120 260 55 3.0 390.0 490.0 1900 2800 QJ324Q1 133 134 246 2.5 16.25
120 260 55 3.0 390.0 490.0 1900 2800 QJ324N2 133 134 246 2.5 16.00
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2 126 144 216 2.5 7.750
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2Q1 126 144 216 2.5 7.725
130 280 58 4.0 423.0 560.0 1800 2600 QJF326 144 148 262 3.0 19.60
130 280 58 4.0 423.0 560.0 1800 2600 QJ326N2 144 148 262 3.0 19.50
140 210 33 2.0 206.0 273.0 2200 3000 QJF1028 122.5 150 200 2.0 3.350
140 250 42 3.0 325.0 440.0 1800 2600 QJF228 137 154 236 2.5 9.850
140 250 42 3.0 325.0 440.0 1800 2600 QJ228N2 137 154 236 2.5 9.850
140 300 62 4.0 468.0 640.0 1700 2400 QJ328N2 154 158 282 3.0 24.00

앵귤러 콘택트 볼 베어링

복열 앵귤러 콘택트 볼 베어링 30 및 38 시리즈

복열 앵귤러 콘택트 볼 베어링 30 및 38 시리즈
4점 접촉 볼 베어링

4점 접촉 볼 베어링
단열 앵귤러 콘택트 볼 베어링

단열 앵귤러 콘택트 볼 베어링
회사 소개
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd는 전문적인 중국 4점 접촉 볼 베어링 공급업체 및 도매 4점 접촉 볼 베어링 제조업체입니다. 중국 동부 해안, 아름답고 오래된 도시 닝보에 위치한 떠오르는 기업인 닝보 데미(D&M) 베어링 유한회사가 있습니다. 그 자회사인 닝보 자이언트 베어링 제조 유한회사는 산업 및 자동차 응용 분야를 위한 고품질 베어링을 전문으로 합니다.
미디어
메시지 피드백
앵귤러 콘택트 볼 베어링 업계 지식

4점 접촉 볼 베어링의 기본 작동 원리는 무엇입니까?

4점 접촉 볼 베어링 는 특수 롤링 베어링으로 독특한 4점 접촉 설계로 인해 이름이 붙여졌습니다. 작동 원리는 롤링 마찰과 4점 지지 이론을 기반으로 합니다. 높은 하중을 견디면서도 안정적인 회전을 유지할 수 있습니다. 이러한 유형의 베어링은 CNC 공작 기계, 항공 우주 장비 및 정밀 측정 장비와 같은 고속 및 고정밀 기계 장비에 널리 사용되었습니다.

4점 접촉 볼 베어링은 내부 링, 외부 링, 스틸 볼 및 케이지로 구성됩니다. 그 중 내륜과 외륜의 궤도부는 복숭아 모양이므로 베어링이 하중을 지탱할 때 4점 접촉 또는 2점 접촉을 형성할 수 있습니다. 내부 링은 두 개의 하프 링으로 정밀하게 조립되어 더 많은 수의 강철 볼을 베어링에 로드할 수 있으므로 베어링의 내하력이 향상됩니다. 4점 접촉 볼 베어링이 무부하시거나 순수 레이디얼 하중만 지탱할 때 강철 볼과 내부 및 외부 링의 궤도 사이에 4점 접촉이 형성됩니다. 이 4개의 접점은 강구의 측면과 상하로 분포되어 안정적인 지지구조를 형성합니다. 그러나 실제 적용에서는 대부분의 경우 베어링이 순수한 축방향 하중을 견디기 때문에 강철 볼과 궤도는 두 개의 대각선 위치에서만 접촉점을 형성하여 하중을 전달합니다. 축 방향 하중을 받을 때 강철 볼은 대각선 두 위치의 접촉점을 통해 내륜과 외륜에 하중을 전달합니다. 접촉점에서의 접촉응력이 고르게 분포되어 있고, 강구와 궤도면의 구름마찰이 작기 때문에 베어링은 큰 축방향 하중을 견디고 안정된 회전을 유지할 수 있습니다. 동시에 강철 볼 수의 증가와 4점 접촉 설계의 장점으로 인해 베어링의 반경 방향 부하 용량도 향상되었습니다. 4점 접촉 볼 베어링은 작동 중 안정성이 높습니다. 강구와 궤도면의 구름 마찰이 작고 접촉 응력이 고르게 분포되어 있으므로 회전 시 베어링에서 발생하는 진동과 소음이 적습니다. 이로 인해 4점 접촉 볼 베어링은 정밀 측정 장비 및 고속 회전 장비와 같이 주행 안정성이 요구되는 경우에 적합합니다.

4점 접촉 볼 베어링은 현대 산업에서 널리 사용되었습니다. 독특한 4점 접촉 설계와 뛰어난 성능으로 고속, 고정밀, 고부하 상황에서도 안정적인 회전을 유지할 수 있습니다. 베어링은 높은 하중 지지력과 주행 안정성을 갖추고 있어 기계 장비의 가공 정확도와 작동 효율성을 향상시킬 수 있습니다.
