설명:

단열 앵귤러 콘택트 볼 베어링은 궤도와 특정 각도로 배열된 단일 열의 볼로 구성된 베어링입니다. 이 설계를 통해 베어링은 반경 방향 및 축 방향 하중을 한 방향으로 전달할 수 있습니다. 볼과 궤도 사이의 접촉각은 일반적으로 30도이지만 특정 응용 분야 요구 사항에 따라 달라집니다. 단열 앵귤러 콘택트 볼 베어링은 일반적으로 전기 모터, 펌프, 팬 및 압축기와 같이 중간에서 높은 반경 방향 및 축 방향 하중이 존재하는 응용 분야에 사용됩니다. 축 강성이 좋고 한 방향의 추력 하중을 지지할 수 있습니다.

문의하기 문의
이전:4점 접촉 볼 베어링
다음:다음 글이 없습니다

제품 상세

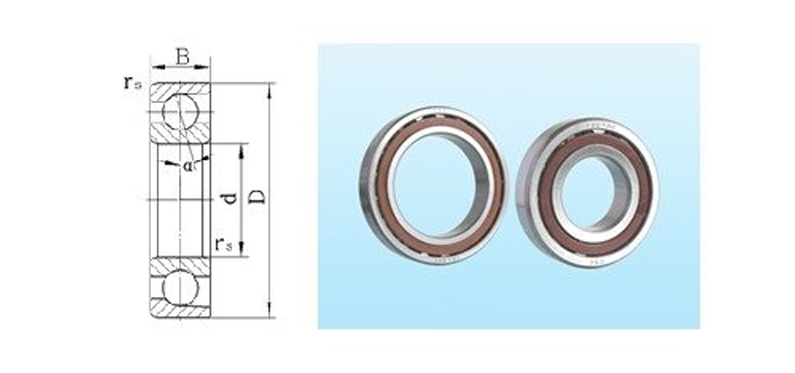

귀걸이 컴퓨터 번호 설치된 모델 설치된 부품 세트
디 비 디
비7003CTPAP4 17 35 10 - - - -
비7004CTPAP4 20 42 12 M78H644K04

M78H214K04

741622-014

- -
비7005CTPAP4 25 47 12 741640-A001

M76H62203RH

- -
비7006CTPAP4 30 55 13 - - - -
비7007CTPAP4 35 62 14 - - - -
비7008CTPAP4 40 68 15 - - -
비7009CTPAP4 45 75 16 - - - -
비7010CTPAP4 50 80 16 - - -
비7011CTPAP4 55 90 18 - - -
비7012CTPAP4 60 95 18 - - -
비7014CTPAP4 70 110 20 - - - -
비7018CTPAP4 90 140 24 - - - -
비7204CTPAP4 20 47 14 - - - -
비7205CTPAP4 25 52 15 - - - -
비7206CTPAP4 30 62 16 - - -
비7207CTPAP4 35 72 17 - - -
비7208CTPAP4 40 80 18 3322746 - -
비7210CTPAP4 50 90 20 3099751 - -
비7211CTPAP4 55 100 21 4438238 - -
비7214CTPAP4 70 125 24 - - - -
비71905CTPAP4 25 42 9 6805284 CW-6R-5S -
비71918CTPAP4 90 125 18 - - - -
비표준 50 90 23 디257535-ZV - - -
비표준 40 68 15 디250313 - - -
비7003CTPAP4 17 35 10 - - - -
비7004CTPAP4 20 42 12 M78H644K04

M78H214K04

741622-014

- -
비7005CTPAP4 25 47 12 741640-A001

M76H62203RH

- -
비7006CTPAP4 30 55 13 - - - -
비7007CTPAP4 35 62 14 - - - -
비7008CTPAP4 40 68 15 - - -
비7009CTPAP4 45 75 16 - - - -
비7010CTPAP4 50 80 16 - - -
비7011CTPAP4 55 90 18 - - -
비7012CTPAP4 60 95 18 - - -
비7014CTPAP4 70 110 20 - - - -
비7018CTPAP4 90 140 24 - - - -
비7204CTPAP4 20 47 14 - - - -
비7205CTPAP4 25 52 15 - - - -
비7206CTPAP4 30 62 16 - - -
비7207CTPAP4 35 72 17 - - -
비7208CTPAP4 40 80 18 3322746 - -
비7210CTPAP4 50 90 20 3099751 - -
비7211CTPAP4 55 100 21 4438238 - -
비7214CTPAP4 70 125 24 - - - -
비71905CTPAP4 25 42 9 6805284 CW-6R-5S -
비71918CTPAP4 90 125 18 - - - -
비표준 50 90 23 디257535-ZV - - -
비표준 40 68 15 디250313 - - -
3308 40 90 36.5 0702193 - - -
3309D2 45 100 39.7 2987687 - - -
비N17-6TVVP4 17 35 13 MN34HO1029ZZO

Z90-47544-00

TMT 2
비N25-10TVVP4 25 47 15 MN34HO1015ZZO TMT 비H 4
비N30-5TVVP4 30 55 17 MB1351-22001 741

731

- -
비N30-10TVVP4 30 55 17 MM77H92201R2.1 777 - -
비N35-8TVVP4 35 61 20/34 MM99128 TMT - -
비N35-9TVVP4 35 61 18.5/34 MM77B99128ZZO TMT - -
비N35-10TVVP4 35 62 18.5 MM77H99128ZZO TMT - -
- 25 55.5 37/44 7805392

7804068

CW6R-5 2
25 55.5 44 7189818 - 2
25 55.5 37/44 디258537 ACW-5T 1
25 55.5 37/44 ACW-5-595 ACW-5T 1
25 55.5 37/44 7805393 - -
비7003CTPAP4 17 35 10 - - - -
비7004CTPAP4 20 42 12 M78H644K04

M78H214K04

741622-014

- -
비7005CTPAP4 25 47 12 741640-A001

M76H62203RH

- -
비7006CTPAP4 30 55 13 - - - -
비7007CTPAP4 35 62 14 - - - -
비7008CTPAP4 40 68 15 - - -
비7009CTPAP4 45 75 16 - - - -
비7010CTPAP4 50 80 16 - - -
비7011CTPAP4 55 90 18 - - -
비7012CTPAP4 60 95 18 - - -
비7014CTPAP4 70 110 20 - - - -
비7018CTPAP4 90 140 24 - - - -
비7204CTPAP4 20 47 14 - - - -
비7205CTPAP4 25 52 15 - - - -
비7206CTPAP4 30 62 16 - - -
비7207CTPAP4 35 72 17 - - -
비7208CTPAP4 40 80 18 3322746 - -
비7210CTPAP4 50 90 20 3099751 - -
비7211CTPAP4 55 100 21 4438238 - -
비7214CTPAP4 70 125 24 - - - -
비71905CTPAP4 25 42 9 6805284 CW-6R-5S -
비71918CTPAP4 90 125 18 - - - -
비표준 50 90 23 디257535-ZV - - -
비표준 40 68 15 디250313 - - -
3308 40 90 36.5 0702193 - - -
3309D2 45 100 39.7 2987687 - - -
비N17-6TVVP4 17 35 13 MN34HO1029ZZO

Z90-47544-00

TMT 2
비N25-10TVVP4 25 47 15 MN34HO1015ZZO TMT 비H 4
비N30-5TVVP4 30 55 17 MB1351-22001 741

731

- -
비N30-10TVVP4 30 55 17 MM77H92201R2.1 777 - -
비N35-8TVVP4 35 61 20/34 MM99128 TMT - -
비N35-9TVVP4 35 61 18.5/34 MM77B99128ZZO TMT - -
비N35-10TVVP4 35 62 18.5 MM77H99128ZZO TMT - -
- 25 55.5 37/44 7805392

7804068

CW6R-5 2

앵귤러 콘택트 볼 베어링

복열 앵귤러 콘택트 볼 베어링 30 및 38 시리즈

복열 앵귤러 콘택트 볼 베어링 30 및 38 시리즈
4점 접촉 볼 베어링

4점 접촉 볼 베어링
단열 앵귤러 콘택트 볼 베어링

단열 앵귤러 콘택트 볼 베어링
회사 소개
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd는 전문적인 중국 단열 앵귤러 콘택트 볼 베어링 공급업체 및 도매 단열 앵귤러 콘택트 볼 베어링 제조업체입니다. 중국 동부 해안, 아름답고 오래된 도시 닝보에 위치한 떠오르는 기업인 닝보 데미(D&M) 베어링 유한회사가 있습니다. 그 자회사인 닝보 자이언트 베어링 제조 유한회사는 산업 및 자동차 응용 분야를 위한 고품질 베어링을 전문으로 합니다.
미디어
메시지 피드백
앵귤러 콘택트 볼 베어링 업계 지식

단열 앵귤러 콘택트 볼 베어링의 주요 기술적 특징은 무엇입니까?

1. 이 회사의 특징 중 하나는 단열 앵귤러 콘택트 볼 베어링 접촉각 디자인입니다. 접촉각은 강구와 내부 및 외부 링 궤도 사이의 접촉선과 베어링 축 사이의 각도를 나타냅니다. 일반적인 접촉각은 15°, 25°, 40° 등입니다. 다양한 접촉각은 다양한 하중 조건에 적합합니다. 접촉각이 증가하면 베어링의 축방향 하중 지지 능력이 향상되지만 마찰과 열도 증가합니다. 특정 적용 시나리오에 따라 적절한 접촉각을 선택하는 것이 베어링 성능을 보장하는 열쇠입니다.

2. 단열 앵귤러 콘택트 볼 베어링의 또 다른 중요한 기술적 특징은 4점 접촉 설계입니다. 베어링 작동 중에 각 강철 볼은 4개 지점에서 내부 및 외부 링 궤도와 접촉합니다. 이 디자인은 반경 방향 및 축 방향 하중 하에서 베어링의 안정성을 높일 수 있습니다. 동시에 4점 접촉은 설치 오류나 베어링 변형으로 인한 응력 집중을 효과적으로 줄여 베어링의 수명을 연장할 수 있습니다. 고정밀 가공 기술도 단열 앵귤러 콘택트 볼 베어링의 중요한 특징 중 하나입니다. 첨단 처리 장비 및 기술을 통해 베어링의 치수 정확도, 형상 정확도 및 위치 정확도를 매우 높은 수준으로 보장하여 고속, 고정밀 전송 시스템 요구 사항을 충족할 수 있습니다.

3. 단일 열 앵귤러 콘택트 볼 베어링은 순수한 레이디얼 하중을 받을 때 내부 축 구성 요소를 생성하므로 일반적으로 쌍으로 설치해야 합니다. 쌍으로 설치된 베어링은 연속 구성(DB), 대면 구성(DF) 및 직렬 구성(DT)으로 제공됩니다. 쌍으로 설치할 경우 베어링 내부의 틈새를 제거하고 베어링의 강성과 작동 정확도를 향상시키기 위해 특정 적용 시나리오에 따라 적절한 예압력을 적용하는 것도 필요합니다. 예압력은 베어링 시트나 베어링 커버를 조정하여 적용할 수 있습니다. 두께, 웨이브 스프링 또는 디스크 스프링 등을 사용하여

3. 단열 앵귤러 콘택트 볼 베어링은 고속으로 작동할 때 많은 양의 열을 발생시킵니다. 모든 방열 특성도 중요한 기술적 특징 중 하나입니다. 베어링의 방열 성능을 향상시키기 위해 일반적으로 오일 윤활 또는 그리스 윤활이 사용됩니다. 오일 윤활은 순환을 통해 달성될 수 있습니다. 오일은 베어링 내부의 열을 빼앗아 베어링의 온도를 낮춰줍니다. 그리스 윤활은 고성능 그리스를 선택하여 마찰과 열을 줄일 수 있습니다. 베어링 설계 시 방열 구멍, 방열 홈 등의 구조도 고려하여 방열 면적을 늘리고 방열 효율을 향상시킵니다.

4. 단열 앵귤러 콘택트 볼 베어링의 설계 및 제조 공정에서는 내구성과 신뢰성 향상에 중점을 둡니다. 고품질 재료 선택, 구조 설계 최적화, 가공 정확도 향상 및 엄격한 품질 관리를 통해 베어링이 열악한 작업 환경에서도 안정적인 성능을 유지할 수 있도록 보장할 수 있습니다. 동시에 베어링의 수명을 연장하려면 사용 중 올바른 설치, 윤활 및 유지 관리 방법에도 주의를 기울여야 합니다.
