양방향 스러스트 볼 베어링
양방향 스러스트 볼 베어링
양방향 스러스트 볼 베어링
양방향 스러스트 볼 베어링
양방향 스러스트 볼 베어링

스러스트 볼 베어링

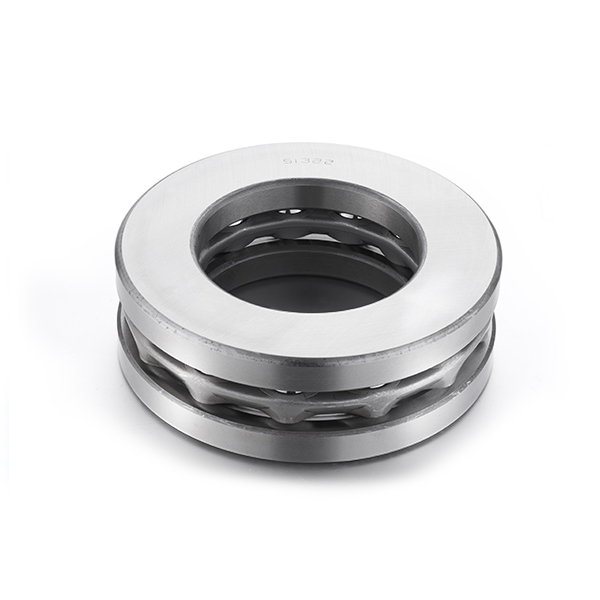

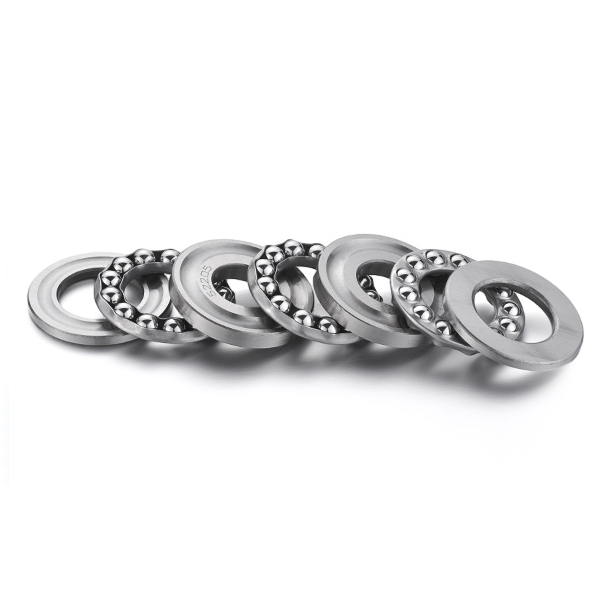

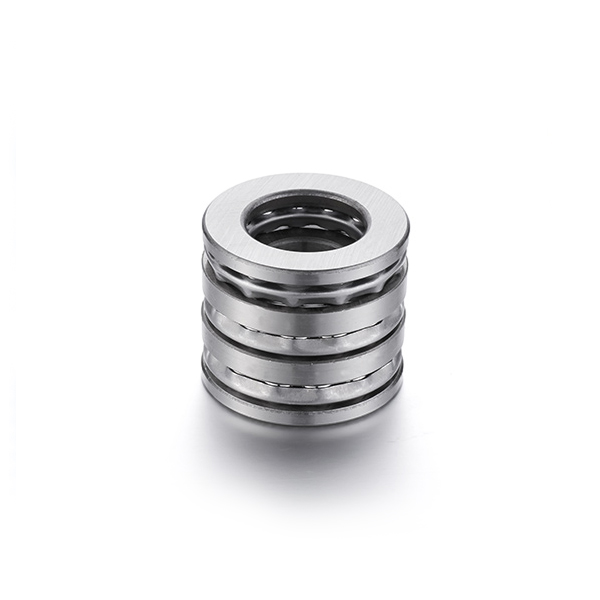

양방향 스러스트 볼 베어링

설명:

양방향 스러스트 볼 베어링은 양방향의 축 하중을 수용하도록 설계된 베어링 유형입니다. 이는 볼 궤도가 있는 2개의 홈이 있는 와셔와 하우징 보어에 있는 2개의 평면 궤도로 구성됩니다. 이 베어링은 분리형이므로 쉽게 장착하고 분리할 수 있습니다.

문의하기 문의
이전:단일 방향 스러스트 볼 베어링
다음:구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링

제품 상세

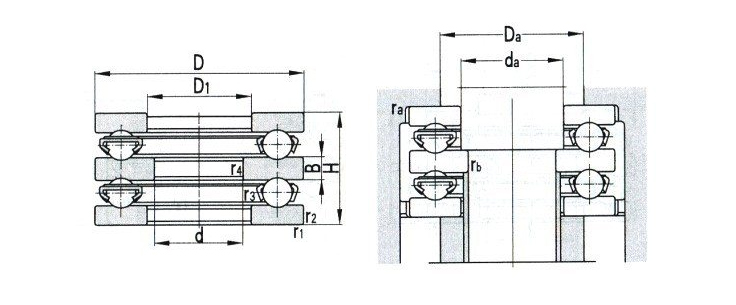

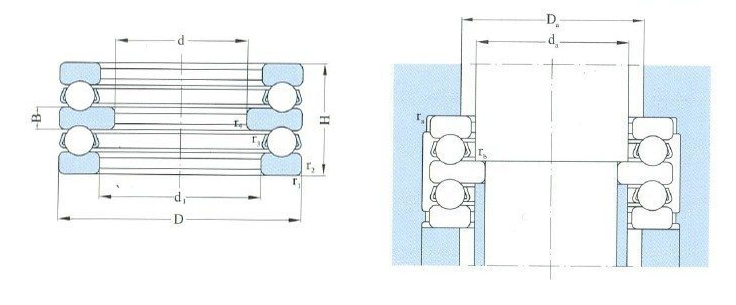

경계 치수
(mm) 		정격하중
(KN) 		베어링 번호 속도 제한
(r/분) 		어버트먼트 및 필렛 치수
(mm) 		질량
(대략)
(플랫)
kg
디 디1

분

디 H 비 r1,2

분

r3.4

분

Cr 코르 그리스 오일 디a

분

디a

최대

라

최대

rb

최대

10 17 32 22 5 0.6 0.3 13.4 14.5 52202 5300 7000 15 22 0.6 0.3 0.0818
15 22 40 26 6 0.6 0.3 21.1 23.9 52204 4500 6000 20 28 0.6 0.3 0.1410
15 27 60 45 11 1.0 0.6 55.4 59.8 52405 2600 3600 25 42 1.0 0.6 0.6410
20 27 47 28 7 0.6 0.3 27.7 36.3 52205 4000 5300 25 34 0.6 0.3 0.2070
20 27 52 34 8 1.0 0.3 35.7 42.1 52305 3400 4500 25 36 1.0 0.3 0.3300
20 32 70 52 12 1.0 0.6 72.2 81.0 52406 2000 3000 30 46 1.0 0.6 1.0000
25 32 52 29 7 0.6 0.3 29.3 43.8 52206 3600 4800 30 39 0.6 0.3 0.2490
25 32 60 38 9 1.0 0.3 47.1 57.2 52306 2800 3800 30 42 1.0 0.3 0.4700
25 37 80 59 14 1.1 0.6 86.4 102.0 52407 1800 2600 35 53 1.0 0.6 1.4500
30 37 62 34 8 1.0 0.3 39.1 58.6 52207 3000 4000 35 46 1.0 0.3 0.4030
30 42 68 36 9 1.0 0.6 47.0 74.1 52208 2800 3800 40 51 1.0 0.6 0.5290
30 37 68 44 10 1.0 0.3 55.4 73.9 52307 2400 3400 35 48 1.0 0.3 0.6800
30 42 78 49 12 1.0 0.6 68.9 95.8 52308 2000 3000 40 55 1.0 0.6 1.0500
30 42 90 65 15 1.1 0.6 112.0 133.0 52408 1700 2400 40 60 1.0 0.6 2.0500
35 47 73 37 9 1.0 0.6 47.5 81.5 52209 2600 3600 45 56 1.0 0.6 0.5970
35 47 85 52 12 1.0 0.6 79.5 118.0 52309 1900 2800 45 61 1.0 0.6 1.2500
35 47 100 72 17 1.1 0.6 130.0 240.0 52409 1600 2200 45 67 1.0 0.6 2.7000
40 52 78 39 9 1.0 0.6 54.4 94.4 52210 2400 3400 50 61 1.0 0.6 0.6850
40 52 95 58 14 1.1 0.6 96.2 146.0 52310 1800 2600 50 68 1.0 0.6 1.7500
40 52 110 78 18 1.5 0.6 159.0 310.0 52410 1400 2000 50 80 1.5 0.6 3.5100
45 57 90 45 10 1.0 0.6 69.4 123.0 52211 1900 2800 55 69 1.0 0.6 1.0900
45 57 105 64 15 1.1 0.6 126.0 189.0 52311 1600 2200 55 75 1.0 0.6 2.4000
45 57 120 87 20 1.5 0.6 178.0 360.0 52411 1300 1800 55 81 1.5 0.6 4.7000
50 62 95 46 10 1.0 0.6 70.6 133.0 52212 1900 2800 60 74 1.0 0.6 1.2000
경계 치수
(mm) 		정격하중
(KN) 		베어링 번호 속도 제한
(r/분) 		어버트먼트 및 필렛 치수
(mm) 		질량
(대략)
(플랫)
kg
디 디1

분

디 H 비 r1,2

분

r3.4

분

Cr 코르 그리스 오일 디a

분

디a

최대

라

최대

rb

최대

50 62 110 64 15 1.1 0.6 129.0 209.0 52312 1600 2200 60 80 1.0 0.6 2.5500
50 62 130 93 21 1.5 0.6 199.0 400.0 52412 1100 1600 60 88 1.5 0.6 6.3500
50 68 140 101 23 2.0 1.0 216.0 450.0 52413 1000 1500 65 100 2.0 1.0 7.4100
55 67 100 47 10 1.0 0.6 72.0 144.0 52213 1800 2600 65 79 1.0 0.6 1.2900
55 72 105 47 10 1.0 1.0 76.0 162.0 52214 1800 2600 70 88 1.0 1.0 1.4400
55 67 115 65 15 1.1 0.6 139.0 229.0 52313 1500 2000 65 85 1.0 0.6 2.7500
55 72 125 72 16 1.1 1.0 161.0 268.0 52314 1400 1900 70 92 1.0 1.0 3.6500
55 73 150 107 24 2.0 1.0 234.0 500.0 52414 950 1400 70 110 2.0 1.0 8.9900
60 77 110 47 10 1.0 1.0 77.1 172.0 52215 1700 2400 75 89 1.0 1.0 1.5500
60 77 135 79 18 1.5 1.0 184.0 311.0 52315 1200 1700 75 99 1.5 1.0 4.8000
60 78 160 115 26 2.0 1.0 251.0 560.0 52415 900 1300 75 115 2.0 1.0 10.8000
65 82 115 48 10 1.0 1.0 86.4 193.0 52216 1700 2400 80 94 1.0 1.0 1.6400
65 82 140 79 18 1.5 1.0 189.0 339.0 52316 1200 1700 .80 104 1.5 1.0 4.9400
65 83 170 120 27 2.1 1.0 270.0 620.0 52416 850 1200 80 125 2.0 1.0 12.6000
65 88 180 128 29 2.1 1.1 286.0 680.0 52417 850 1200 85 130 2.0 1.0 15.4000
70 88 125 55 12 1.0 1.0 97.9 229.0 52217 1600 2200 85 101 1.0 1.0 2.4000
70 88 150 87 19 1.5 1.0 215.0 389.0 52317 1100 1600 85 115 1.5 1.0 6.3800
70 93 190 135 30 2.1 1.1 307.0 750.0 52418 800 1100 90 140 2.0 1.0 17.5000
75 93 135 62 14 1.1 1.0 125.0 277.0 52218 1500 2000 90 108 1.0 1.0 3.2000
75 93 155 88 19 1.5 1.0 232.0 410.0 52318 1000 1500 90 120 1.5 1.0 6.7900
80 103 210 150 33 3.0 1.1 345.0 775.0 52420M - - - - - - 25.3000
80 103 210 150 33 3.0 1.1 371.0 965.0 52420 700 950 100 155 2.5 1.0 26.8000
85 103 150 67 15 1.1 1.0 155.0 341.0 52220 1300 1800 100 125 1.0 1.0 4.2000

경계 치수
(mm) 		정격하중
(KN) 		베어링 번호 속도 제한
(r/분) 		어버트먼트 및 필렛 치수
(mm) 		질량
(대략)
(플랫)
kg
디 디1
분 		디 H 비 r1,2
분 		r3.4
분 		Cr 코르 그리스 오일 디a
분 		디a
최대 		라
최대 		rb
최대
85 103 170 97 21 1.5 1.0 229.0 560.0 52320 950 1400 100 135 1.5 1.0 8.9500
90 113 230 166 37 3.0 1.1 377.0 900.0 53422 – – – – – – 33.4000
95 113 160 67 15 1.1 1.0 131.0 393.0 52222 2800 3700 110 130 1.0 1.0 4.5100
95 113 190 110 24 2.0 1.0 234.0 588.0 52322M – – – – – – 13.2000
95 113 190 110 24 2.0 1.0 234.0 588.0 52322 – – – – – – 12.9000
100 123 210 123 27 2.1 1.1 268.0 711.0 52324 – – – – – – 17.3000
120 143 200 81 18 1.5 1.1 174.0 543.0 52228M 700 950 140 164 1.5 1.0 8.6700
120 154 300 209 46 4.0 2.0 518.0 1479.0 53430 – – – – – – 70.3000
130 153 215 89 20 1.5 1.1 202.0 651.0 52230 – – – – – – 10.3000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330M 560 670 150 191 2.0 1.0 31.2000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330 560 670 150 191 2.0 1.0 29.4000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232M 600 850 – – – – 11.8000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232 590 820 160 186 1.5 1.0 11.7000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236M 520 800 – – – – 15.6000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236 520 800 180 208 1.5 2.0 14.3000
150 184 300 165 37 3.0 2.0 396.0 1436.0 52336M – – 180 208 1.5 2.0 48.8000
160 194 270 109 24 2.0 2.0 275.0 1019.0 52238 – – – – – – 21.4000
160 194 270 109 24 2.0 2.0 275.0 1019.0 38238K – – – – – – 20.9000
170 204 280 109 24 2.0 2.0 271.0 1029.0 52240 – – – – – – 22.1000
300 340 400 80 18 1.8 1.3 129.0 810.0 38768 – – – – – – 21.1000
570 615 700 90 20 3.0 1.3 139.0 1073.0 387/615 – – – – – – 53.7000



비asic dimensions
(mm) 		비asic load rating
(KN) 		속도 제한
(r/분) 		베어링 번호 디imentions 어버트먼트 및 필렛 치수
(mm) 		질량
kg
디(mm) 디(mm) H(mm) rmin r1분 Cr 코르 그리스 오일 디1 디1 디a(min) 디a(max) 라(max) rb(최대)
570 700 90 3 1.3 291 2147 – – – 615 20 – – – – 53.7
1049.5 1270 220 3 5 1222 9950 – – 5627/1050 1180 – – – – – 392

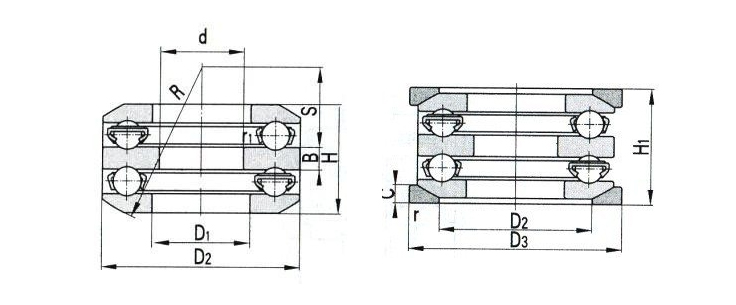

비asic dimensions 비asic load rating
(KN) 		베어링 번호 디imentions 어버트먼트 및 필렛 치수
(mm) 		무게
kg
디(mm) 디(mm) H(mm) rmin r1분 Cr 코르 디1 디2 디3 비 C H1 R S 디a(min) 디a(max) 라(max) rb(최대)
30 68 47.2 1 0.3 55.9 74.0 54307 U307 37 52 72 10 7.5 52 56 21 35 52 1 0.3 0.909
40 64 35.4 0.6 0.6 24.7 50.0 54208 U208 42 48 69 7 7 42 50 20.9 40 55 1 0.6 0.563
85 170 105.4 1.5 1 276 513 54320 U320 103 135 175 21 18 115 125 42 – – – – 10.8
85 170 105.4 1.5 1 276 513 54320M U320 103 – – 21 – – 125 42 – – – – 8.93
100 210 131.2 2.1 2.1 378 630 54324M U324 123 165 220 27 22 143 160 58 – – – – 23.0
100 210 131.2 2.1 2.1 378 630 54324 U324 123 165 220 27 22 143 160 58 – – – – 22.2

스러스트 볼 베어링

단일 방향 스러스트 볼 베어링

단일 방향 스러스트 볼 베어링
양방향 스러스트 볼 베어링

양방향 스러스트 볼 베어링
구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링

구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링
회사 소개
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd는 전문적인 중국 양방향 스러스트 볼 베어링 공급업체 및 도매 양방향 스러스트 볼 베어링 제조업체입니다. 중국 동부 해안, 아름답고 오래된 도시 닝보에 위치한 떠오르는 기업인 닝보 데미(D&M) 베어링 유한회사가 있습니다. 그 자회사인 닝보 자이언트 베어링 제조 유한회사는 산업 및 자동차 응용 분야를 위한 고품질 베어링을 전문으로 합니다.
미디어
메시지 피드백
스러스트 볼 베어링 업계 지식

양방향 스러스트 볼 베어링의 양방향 장점

양방향 스러스트 볼 베어링 양방향이란 회전 부품이 두 개의 반대 방향으로 자유롭게 움직일 수 있는 능력을 의미합니다. 이 설계를 통해 베어링은 다양한 작업 조건에서 안정적인 성능을 유지하고 다양하고 복잡한 전송 시스템의 요구 사항을 충족할 수 있습니다. 양방향성의 중요성은 더 큰 유연성과 적응성을 제공하여 다양한 하중과 작업 조건을 처리할 때 베어링을 더욱 안정적이고 효율적으로 만든다는 점입니다.

양방향 스러스트 볼 베어링의 양방향 설계를 통해 두 방향의 축방향 하중을 견디고 전달할 수 있습니다. 이는 회전 부품이 이동하는 동안 이동 방향이 어떻게 바뀌더라도 베어링이 안정적인 지지 및 전달 효과를 제공할 수 있음을 의미합니다. 이러한 유연성으로 인해 양방향 스러스트 볼 베어링은 이동 방향을 자주 변경해야 하는 기계 장비에 광범위한 적용 가능성을 갖게 됩니다. 양방향 스러스트 볼 베어링을 사용하면 회전 부분이 양방향으로 자유롭게 움직일 수 있으므로 다양하고 복잡한 작업 조건과 하중 변화에 더 잘 적응할 수 있습니다. 고부하, 고속 또는 고정밀 전송 시스템에서 양방향 스러스트 볼 베어링은 안정적인 성능을 유지하고 기계 장비의 정상적인 작동을 보장할 수 있습니다. 이러한 우수한 적응성으로 인해 양방향 스러스트 볼 베어링은 다양한 산업 분야에서 널리 사용됩니다. 양방향 스러스트 볼 베어링의 양방향 설계는 방향 변경으로 인한 추가적인 마찰과 저항을 줄여 에너지 소비를 줄이고 작업 효율성을 향상시킬 수 있습니다. 기계 장비에서 이러한 이점은 더 높은 생산 효율성과 더 낮은 운영 비용으로 전환될 수 있습니다. 양방향 스러스트 볼 베어링은 안정적인 성능을 유지할 수 있으므로 베어링 손상으로 인한 가동 중지 시간과 유지 관리 비용도 줄일 수 있습니다. 기존의 단일 방향 스러스트 볼 베어링은 양방향 모션을 달성하기 위해 다른 베어링 또는 메커니즘과 협력해야 하지만, 양방향 스러스트 볼 베어링은 그렇게 할 필요가 없습니다. 이러한 설계 단순화는 기계 장비의 제조 비용을 줄일 수 있을 뿐만 아니라 설치 및 유지 관리의 복잡성도 줄일 수 있습니다. 설계자와 엔지니어의 경우 양방향 스러스트 볼 베어링을 사용하면 복잡한 변속기 시스템 설계를 보다 쉽게 ​​실현할 수 있습니다.
항공우주 및 고속 열차와 같은 일부 응용 분야에서는 베어링의 안전성 및 신뢰성 요구 사항이 매우 높습니다. 양방향 스러스트 볼 베어링의 양방향 설계는 회전 부품이 비상 상황에서도 안정적인 동작 상태를 유지할 수 있도록 보장하여 방향 변경으로 인한 사고를 방지할 수 있습니다. 안전성을 향상시키는 이러한 설계로 인해 양방향 스러스트 볼 베어링이 이러한 분야에서 널리 사용됩니다.
