구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링
구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링

스러스트 볼 베어링

구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링

설명:

구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링은 한 방향으로만 축 하중을 수용하도록 설계된 베어링 유형입니다. 이 베어링은 샤프트 와셔, 구형 볼록 외부 표면이 있는 하우징 와셔, 볼 및 케이지 어셈블리로 구성됩니다. 하우징 와셔에는 정렬 불량이나 장착 오류를 보상하기 위한 구형 안착 장치가 있습니다. 구형 하우징 와셔를 사용하면 베어링이 샤프트와 하우징 사이의 특정 정렬 불량을 수용할 수 있어 마찰과 마모를 줄이는 데 도움이 됩니다. 이 설계 기능은 작동 중에 샤프트 편향이나 정렬 불량이 발생할 수 있는 응용 분야에 특히 유용합니다.

문의하기 문의
이전:양방향 스러스트 볼 베어링
다음:다음 글이 없습니다

제품 상세

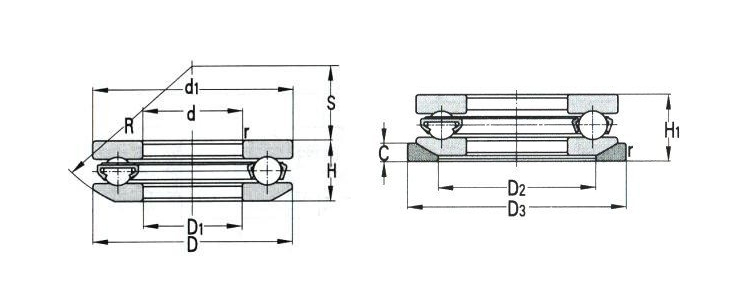

기본 치수 기본정격하중
(KN) 		속도 제한
(r/분) 		베어링 번호 치수 어버트먼트 및 필렛 치수
(mm) 		질량
kg
d(mm) D(mm) rmin Cr 코르 그리스 오일 d1 D1 D2 D3 C H1 R S H 다(분) 다(최대) 라(최대)
30 52 0.6 26.6 39.9 3600 4800 53206 U206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 U207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 U208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 U209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410M 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 U211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 U213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 U314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 U214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 U215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 U216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 U316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417M 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 U218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 U320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420M U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 U420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 U222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322M U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 U224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
기본 치수 기본정격하중
(KN) 		속도 제한
(r/분) 		베어링 번호 치수 어버트먼트 및 필렛 치수
(mm) 		질량
kg
d(mm) D(mm) rmin Cr 코르 그리스 오일 d1 D1 D2 D3 C H1 R S H 다(분) 다(최대) 라(최대)
120 205 2.1 129 400 800 1100 53324M U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426M U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 U426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330M U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430M U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 U224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

스러스트 볼 베어링

단일 방향 스러스트 볼 베어링

단일 방향 스러스트 볼 베어링
양방향 스러스트 볼 베어링

양방향 스러스트 볼 베어링
구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링

구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링
회사 소개
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd는 전문적인 중국 구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링 공급업체 및 도매 구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링 제조업체입니다. 중국 동부 해안, 아름답고 오래된 도시 닝보에 위치한 떠오르는 기업인 닝보 데미(D&M) 베어링 유한회사가 있습니다. 그 자회사인 닝보 자이언트 베어링 제조 유한회사는 산업 및 자동차 응용 분야를 위한 고품질 베어링을 전문으로 합니다.
미디어
메시지 피드백
스러스트 볼 베어링 업계 지식

구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링

구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링 주로 내부 링, 롤링 요소, 케이지 및 외부 링으로 구성됩니다. 내부 링은 베어링의 주요 하중 지지 구성 요소이며 일반적으로 회전 샤프트와 밀접하게 일치합니다. 그 표면은 전동체와 접촉하고 축방향 하중을 전달하기 위한 궤도로 설계되었습니다. 내부 링의 재질은 일반적으로 충분한 강도와 내마모성을 보장하기 위해 고강도 합금강입니다. 롤링 요소는 베어링의 핵심 구성 요소로, 일반적으로 일련의 정밀 가공 강철 볼로 구성되며, 내부 링과 외부 링의 궤도 사이에 위치하며 롤링을 통해 축 방향 하중을 전달합니다. 롤링 요소의 수, 크기 및 재질은 베어링의 부하 용량 및 작동 조건에 따라 선택됩니다. 케이지는 전동체의 위치를 ​​고정하고 내륜과 외륜 사이에 전동체가 고르게 분포되도록 하여 상호 충돌과 마모를 방지하는 데 사용됩니다. 케이지 설계에서는 베어링의 안정성과 신뢰성을 보장하기 위해 롤링 요소의 수, 크기 및 배열을 고려해야 합니다. 외부 링은 베어링의 또 다른 중요한 베어링 구성 요소입니다. 구조적 특징은 구형 시트 링 디자인에 있습니다. 구형 시트 링은 설치 중에 베어링의 특정 각도 편차를 허용하여 축의 약간의 오프셋에 적응합니다. 이 디자인은 설치 중에 베어링을 더욱 유연하게 만들고 설치 정확도에 대한 요구 사항을 줄입니다.

1. 구조적 특징
구형 시트 링 디자인: 구형 시트 링은 이 베어링의 핵심 기능 중 하나입니다. 축의 약간의 오프셋에 적응할 수 있도록 설치 중에 베어링의 특정 각도 편차를 허용합니다. 이 설계는 베어링의 적응성을 향상시킬 뿐만 아니라 설치 정확도에 대한 요구 사항을 줄여 복잡한 작업 조건에서도 베어링이 안정적인 작동을 유지할 수 있도록 합니다.
고정밀 전동면: 내륜과 외륜의 전동면은 전동체가 전동면 사이에서 원활하게 굴러갈 수 있도록 정밀 가공되어 있습니다. 이 고정밀 설계는 마찰 손실을 줄일 뿐만 아니라 베어링의 부하 용량과 수명을 향상시킵니다.
고품질 전동체: 전동체는 일반적으로 내마모성과 하중 용량이 뛰어난 고정밀 강철 볼로 만들어집니다. 롤링 요소의 수, 크기 및 재질은 베어링의 부하 용량 및 작동 조건에 따라 선택되어 베어링의 안정성과 신뢰성을 보장합니다.
강력한 케이지: 케이지는 고강도 재료로 만들어져 롤링 요소의 위치를 ​​고정하고 상호 충돌 및 마모를 방지할 수 있습니다. 케이지 설계에서는 베어링의 안정성과 신뢰성을 보장하기 위해 롤링 요소의 수, 크기 및 배열을 고려해야 합니다.

2. 기능적 논의
구형 하우징 와셔가 있는 단일 방향 스러스트 볼 베어링은 주로 한 방향의 축 하중을 견디고 회전 부품이 단일 방향으로 자유롭게 움직일 수 있도록 하는 데 사용됩니다. 독특한 구형 시트 링 설계를 통해 베어링은 안정적인 작동 상태를 유지하면서 약간의 축 편차에 적응할 수 있습니다. 이러한 유형의 베어링은 자동차 엔진, 공작기계 스핀들 등 핵심 부품 등 정밀 기계 전달 시스템에서 중요한 역할을 합니다.
